plc液壓同步頂升系統
plc液壓同步頂升系統工作原理：
plc液壓同步頂升系統采用先進的電氣、機械與液壓相結合的高精度同步控制方式，利用嚴謹?shù)挠?jì)算機算法結合先進的位移、重力傳感器，控制液壓泵站的流量，從而實現對重載物體精準不間斷的控制。檢測點位的位移傳感器和重力傳感器信號通過信號傳輸線達到電氣控制箱中，經過信號處理計算轉化為頂升位移和重載噸位數值，由電氣控制器PLC發出電機指令，驅動液壓泵站供油，帶動液壓千斤頂運動。同時將位移數據和信號指令進行比較，將誤差值修正后再改變電機轉速，通過計算不間斷的信號比對，最終使液壓千斤頂同步運動。
plc液壓同步頂升系統組成：
控制系統主要由液壓泵站、傳感系統組成。其功能分別如下：
1、液壓泵站功能
讀取該站的壓力值，并通過數據線連接觸摸屏，實時顯示；
根據采集的數據進行閉環控制并將命令下達至執行單元。
2、傳感系統-壓力傳感器
系統壓力傳感器專指千斤頂下腔進油側的檢測裝置；
用于檢測校正油缸的工作壓力。
plc液壓同步頂升系統操作流程：

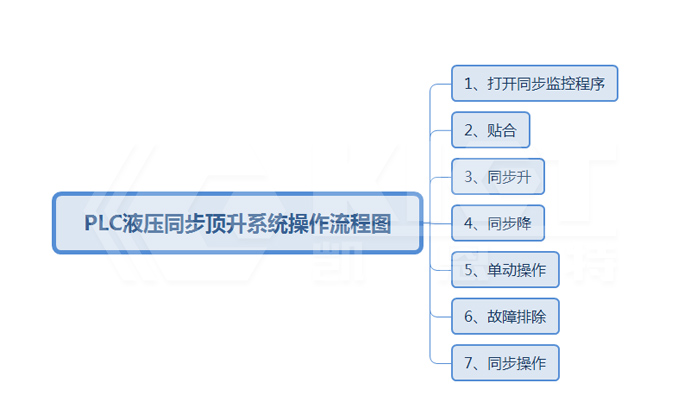

plc液壓同步頂升系統操作流程
1.打開同步監控程序：
2.貼合：進入<設置>畫面，先選擇要頂升的點將其打開，然后進入<監控>畫面，設定好各點的貼合壓力。打開總停按鈕，將單動鎖開關撥至右邊位置，然后按下<貼合>按鈕，各頂開始頂升，當<貼合>燈常亮?xí)r，表示<貼合>動作結束，此時可操作同步頂升。貼合過程中如需停止操作，按下<停止>按鈕即可。如圖所示：
3.同步升：當<貼合>燈常亮后，界面顯示（貼合結束）。進入<監控>畫面，設置要頂升的位移量上限，然后按下<上升>按鈕即可。各點千斤頂開始運動，當各點千斤頂?shù)奈灰七_(dá)到需要的頂升位移量時，即按下<停止>按鈕即可。如圖所示：
4.同步降：當<貼合>燈常亮后，進入<設置>畫面，設置要頂升的位移量下限，按下<下降>按鈕即可。如需停止按下<停止>按鈕即可。
5.單動操作：進入<設置>畫面，先選擇要頂升的點，將<單動鎖>開關撥至開鎖（左邊）位置（如從同步狀態轉入單動，需先退出同步狀態，在將單動鎖開關撥至閉鎖位置），然后操縱<升>、<降>按鈕，單動升時，<升>按鈕指示燈為閃爍。單動降時，<降>按鈕指示燈為閃爍。
6.當在同步升降過程中出現較大的同步誤差時，系統會自動停機并發出報警信號，誤差為≥設定的值時報警停機，此時需立即按下總停按鈕，檢查故障原因。故障排除后方可繼續頂升。
7.從單動操作轉入同步操作：將單動鎖開關撥至開鎖（右邊）位置，按下貼合按鈕，當貼合燈常亮即可操作同步。
